АДЧР В
Серия АДЧР · С НЕЗАВИСИМОЙ ВЕНТИЛЯЦИЕЙ

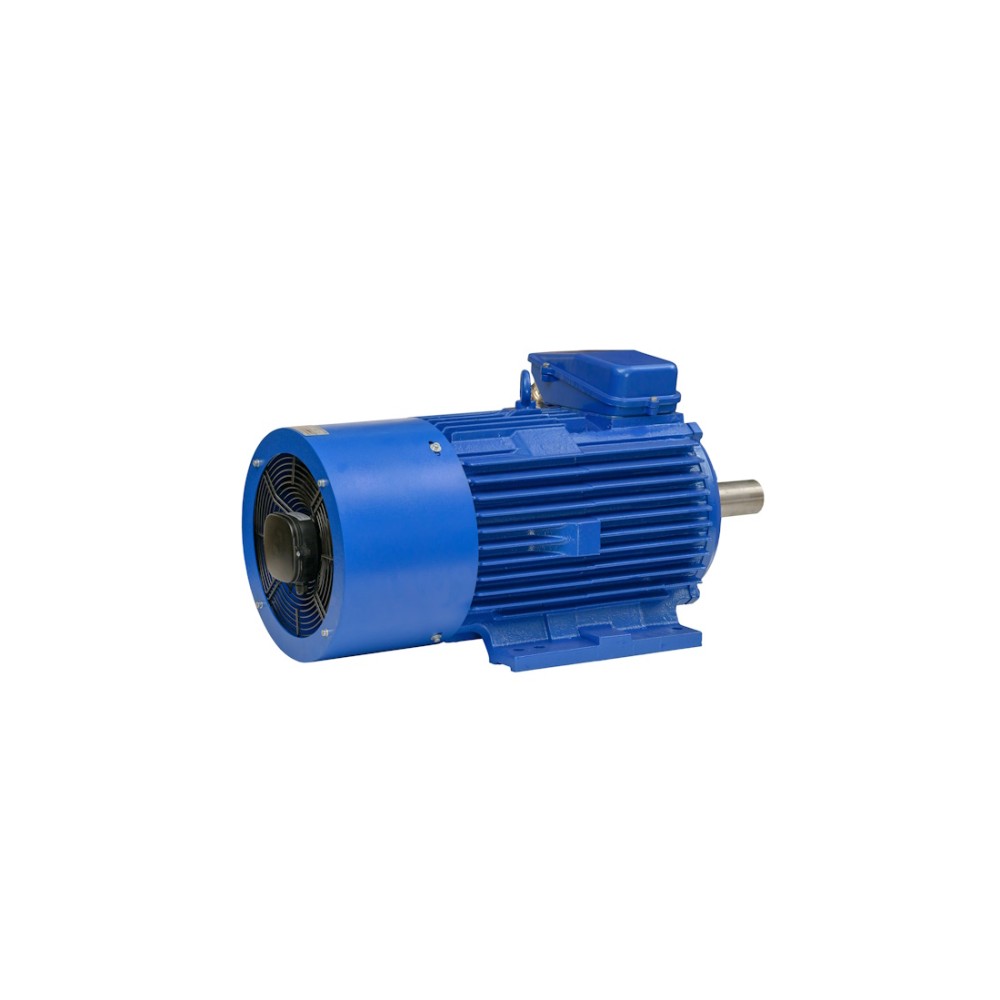

Электродвигатель АДЧР В

Асинхронный двигатель переменного тока с узлом принудительной (независимой) вентиляции для работы в составе частотно-регулируемого привода. Электромагнитный тормоз и энкодер отсутствуют — глубина регулирования до 1:10, со специальными ПЧ — до 1:20…40.
0,12–315
мощность, кВт
56–355
высота оси, мм
750–3000
обороты, об/мин
IP54–65
степень защиты
Цена
По запросу
Рассчитывается индивидуально по вашему ТЗ. КП в течение 1 рабочего дня.
Сконфигурировать под задачу → Заказать звонок
✓Изготовление под заказ ✓Гарантия 2 года ✓ГОСТ / DIN
Конфигуратор АДЧР В

Соберите АДЧР В под свою задачу

Опции самовентилируемого исполнения. Часть значений уже проставлена по умолчанию — соберём ТЗ и передадим инженеру для расчёта.

Ваша модификация
Электродвигатель АДЧР В Самовентиляция
МодельАДЧР В
ОхлаждениеСамовентиляция
Мощность / обороты—
Климат / монтаж—
Датчики t°—
Доп. опции—
ШАГ 1 ИЗ 4 25%
Мощность и обороты
Номинальная мощность и частота вращения
Климат и монтаж
Климатическое и монтажное исполнение, нестандартный фланец
Дополнительные опции
Подшипники, изоляция, датчики температуры
Оформление заявки
Подготовим КП в течение 1 рабочего дня
Спецификация

Технические характеристики

Тип двигателяАсинхронный, АДЧР В
Мощность0,12 – 315 кВт
Синхронная частота вращения750 / 1000 / 1500 / 3000 об/мин
Высота оси вращения56 – 355 мм
Напряжение220 / 380 / 660 В (по ТЗ)
ОхлаждениеПринудительная вентиляция (УНВ, IC416)
Степень защитыIP54 – IP65
Класс изоляцииF (H по ТЗ)
Монтажное исполнениеIM1081, IM2081, IM3081 и др.
Режим работыS1 (продолжительный)
ТермозащитаPTC-термисторы в обмотке
Стандарт изготовленияГОСТ / DIN

Что входит в базовое исполнение

01
Долговечные подшипники
Подшипники SKF и NKE. С АДЧР 280 — открытые, с возможностью пополнения смазки.
02
Балансировка ротора
По категории «А» согласно ГОСТ IEC 60034-14-2014.
03
Пропитка обмоток
Дополнительная пропитка статора для равномерного распределения лака и защиты обмотки.
04
Термозащита в статоре
В стандарте — PTC-термисторы в обмотку для аварийного отключения по перегреву.

Электродвигатель АДЧР В — исполнение с узлом принудительной (независимой) вентиляции. Двигатель предназначен для работы в составе частотно-регулируемого привода: обороты регулируются от частотного преобразователя путём изменения частоты питающего напряжения. Независимый вентилятор с отдельным приводом обеспечивает охлаждение вне зависимости от частоты вращения вала.

Электромагнитный тормоз и датчик скорости/положения (энкодер) в этом исполнении отсутствуют. Глубина регулирования — до 1:10, при использовании специальных типов преобразователей частоты — до 1:20…40. Подходит для приводов, где нужен расширенный диапазон регулирования без обдува от вала, но точный контроль скорости или удержание вала не требуются. Если нужен энкодер или тормоз, рассмотрите модификации АДЧР ДВ, ТВ, ТДВ или Т.

Изготавливаем в стандартах ГОСТ и DIN с высотой оси вращения от 56 до 355 мм. Любые доработки — по вашему техническому заданию: климатическое и монтажное исполнение, класс изоляции, тип подшипников, антиконденсатный подогрев и датчики. Точную комплектацию и стоимость рассчитаем после отправки конфигурации.

Другие модификации

Другие двигатели серии АДЧР

Весь каталог →
АДЧР 0
АДЧР 0
самовентиляция
Базовое исполнение без доп. опций — эффективное охлаждение от 30 Гц, глубина регулирования 1:3.
Подробнее →
АДЧР ДВ
АДЧР ДВ
энкодер + вентиляция
Датчик скорости/положения и УНВ. Точный контроль скорости и момента от 0 до макс. об/мин.
Подробнее →
АДЧР ТВ
АДЧР ТВ
тормоз + вентиляция
Электромагнитный тормоз и принудительная вентиляция для продолжительной работы на всех скоростях с удержанием вала.
Подробнее →
АДЧР ТДВ
АДЧР ТДВ
тормоз + энкодер + вент
Полная комплектация: большая глубина регулирования, точный контроль момента и удержание вала.
Подробнее →
Вопросы и ответы

Частые вопросы по АДЧР В

АДЧР В — исполнение с независимой вентиляцией: узел принудительного обдува (УНВ) с отдельным питанием обеспечивает охлаждение независимо от частоты вращения вала, в отличие от базового АДЧР 0. Энкодер и тормоз отсутствуют. Глубина регулирования — до 1:10, со специальными ПЧ — до 1:20…40. Если нужен точный контроль скорости или удержание вала — рассмотрите ДВ, ТВ, ТДВ или Т.

Независимая вентиляция необходима, если привод должен длительно работать на низких оборотах под нагрузкой — собственный вентилятор на валу (как в АДЧР 0) в этом режиме теряет эффективность. УНВ подаёт постоянный поток воздуха независимо от скорости вращения.

В стандартную комплектацию входят PTC-термисторы, встроенные в обмотку статора, для аварийного отключения по перегреву. По ТЗ можно дополнительно установить датчики Pt100 в подшипниковые узлы.
Мощность — от 0,12 до 315 кВт, высота оси вращения от 56 до 355 мм, синхронная частота 750 / 1000 / 1500 / 3000 об/мин. Двигатели изготавливаются в стандартах ГОСТ и DIN.
Коммерческое предложение с расчётом мы готовим в течение 1 рабочего дня после получения конфигурации или ТЗ. Срок изготовления зависит от типоразмера и комплектации — уточняется менеджером при согласовании заказа.
